CF瓷粉砌塊工藝特點

CF瓷粉砌塊工藝特點

利用自主研發(fā)的先進技術和專用添加劑，經(jīng)“配料→混勻→制漿→注?！A養(yǎng)

→脫?！懈睢魤骸龈|檢→包裝”等工藝流程，

制備性能優(yōu)良的自保溫墻體材料。

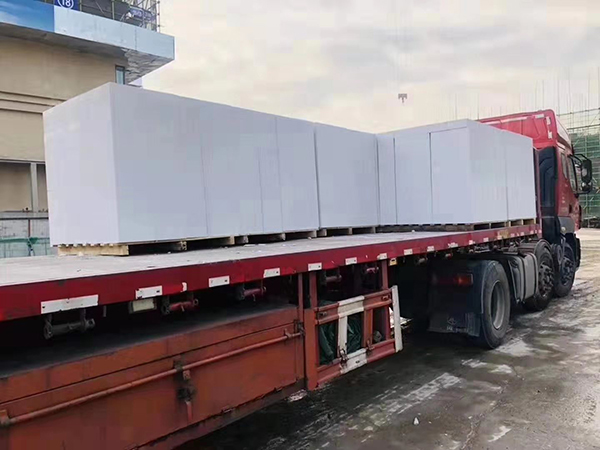

施工可操作性好、干燥收縮率低

輕質瓷粉保溫材料的加工性能好，可鋸、可刨、便于施工現(xiàn)場對材料進行尺寸修整；持針性好，有利于板材與主題結構的連接錨固。干燥收縮率低，僅為0.16mm/m，比同等干密度級別的沙加氣砌塊低60%以上，可減輕干燥失水帶來的收縮裂縫等問題。

耐久性好

飽和吸水的制品，經(jīng)-20℃/6h- +23℃/5h-凍融循環(huán)15次后，其質量損失率僅為2.05%，凍后強度保持率達89%，即抗凍系數(shù)為0.89（沙加氣砌塊僅為0.80）；自然碳化90天后，碳化系數(shù)達0.91（沙加氣切塊僅為0.65）；抗凍性和碳化試驗表明，瓷粉輕質高強度自保溫材料具有優(yōu)良的耐久性。
